LED 精密进近航道指示器

  • 特点
  • 参数
  • 外观
  • 配件/附件工具
  • 下载
  • 订货号





                                                            ▪    高精度光学加工,红白分界线平直且清晰,过渡分明

                                                            ▪    内置高精度电子倾角仪,分辨率达到0.01°

                                                            ▪   每台灯具自带4位LED数码管,即时显示灯具仰角

                                                            ▪   采用LED光源,额定功耗55W

                                                            ▪   可定制前挡玻璃加热模组















结构参数(每单元)

整机尺寸

长834mmx宽540mm(高度550mm~1000mm可调)

包装尺寸

1100mm×650mm×500mm

净重

32kg

毛重

41kg

环境参数

操作温度

-55℃-+55℃

存储温度

-55℃-+85℃

耐风力

>161 km/h

防护等级

IP65(GB7000.1

湿度

0-100%

电气参数

输入电流

2.8-6.6Aeff AC

垂直角度仪

量程-10°~+10°,分辨率0.01°,精度±0.02°

过度倾斜报警

当一个发光单元光束相对预设仰角向下倾斜0.25°~0.5°之间或向上倾斜0.5°~1°之间约30秒时,

系统中所的有灯都断电,并通过标准通讯接口发出“系统已自动关闭”的报警信号


光源故障联动关闭

当一个发光单元由于光源故障致使发光单元的主光束平均光强小于初始值的50%时,

系统中所有的灯都断电,并通过标准通讯接口发出 “系统已自动关闭”的报警信号。

单个发光单元功率

55W




LED精密进近航道指示器






色度坐标

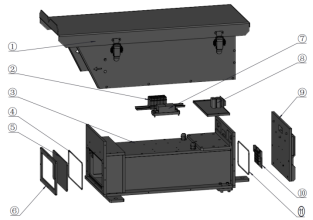

① 外壳

② 接线端子

③ 光学腔体

④ 前密封圈

⑤ 前挡玻璃

⑥ 玻璃压板

⑦ 倾角仪

⑧ 驱动模块

⑨ 后挡板

⑩ 光源模组

⑪ 后密封圈

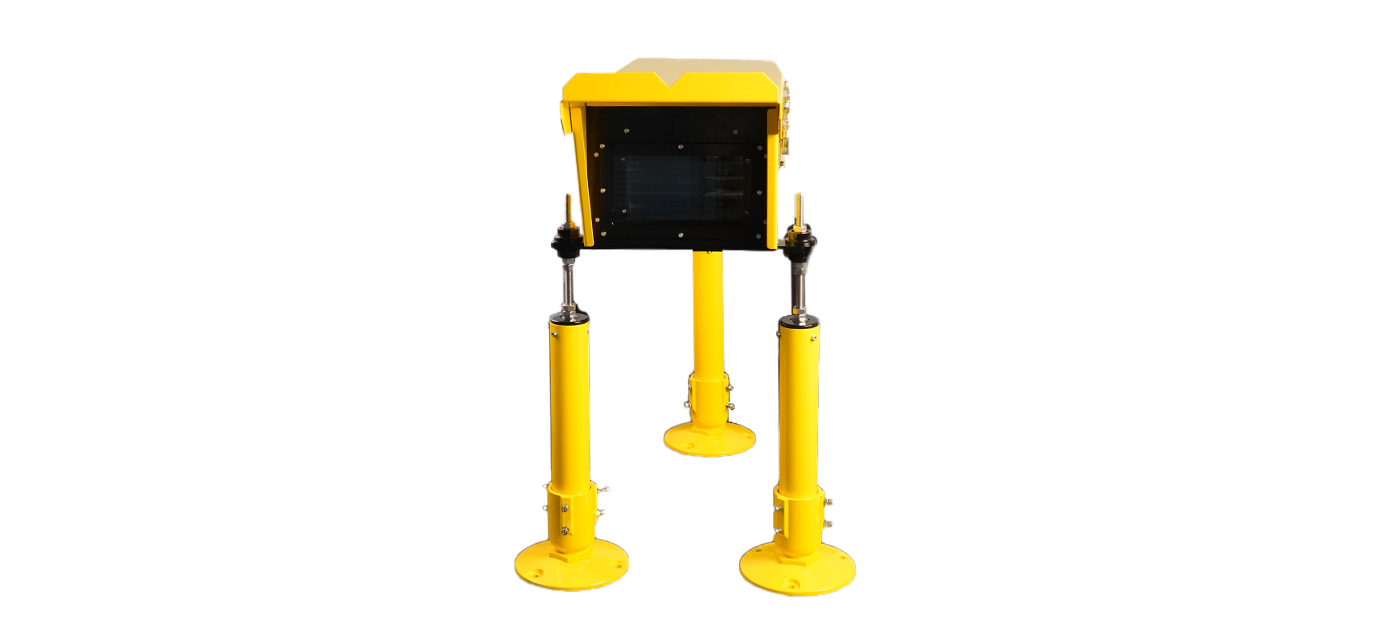

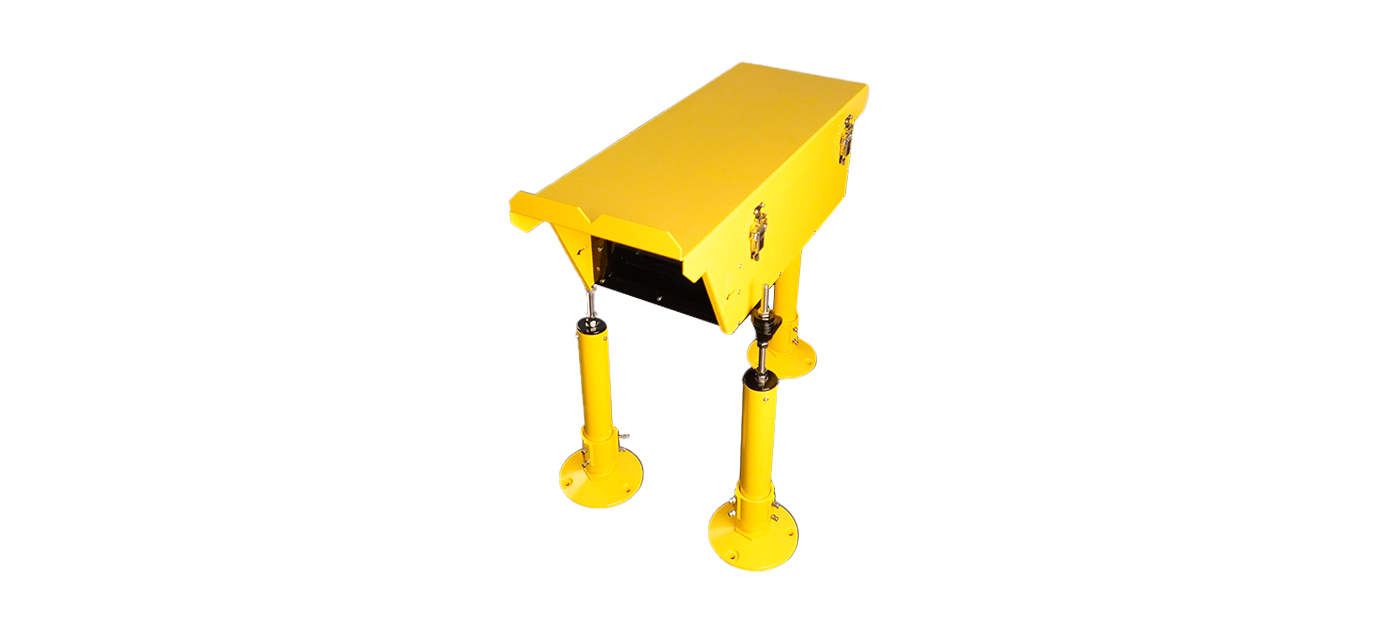

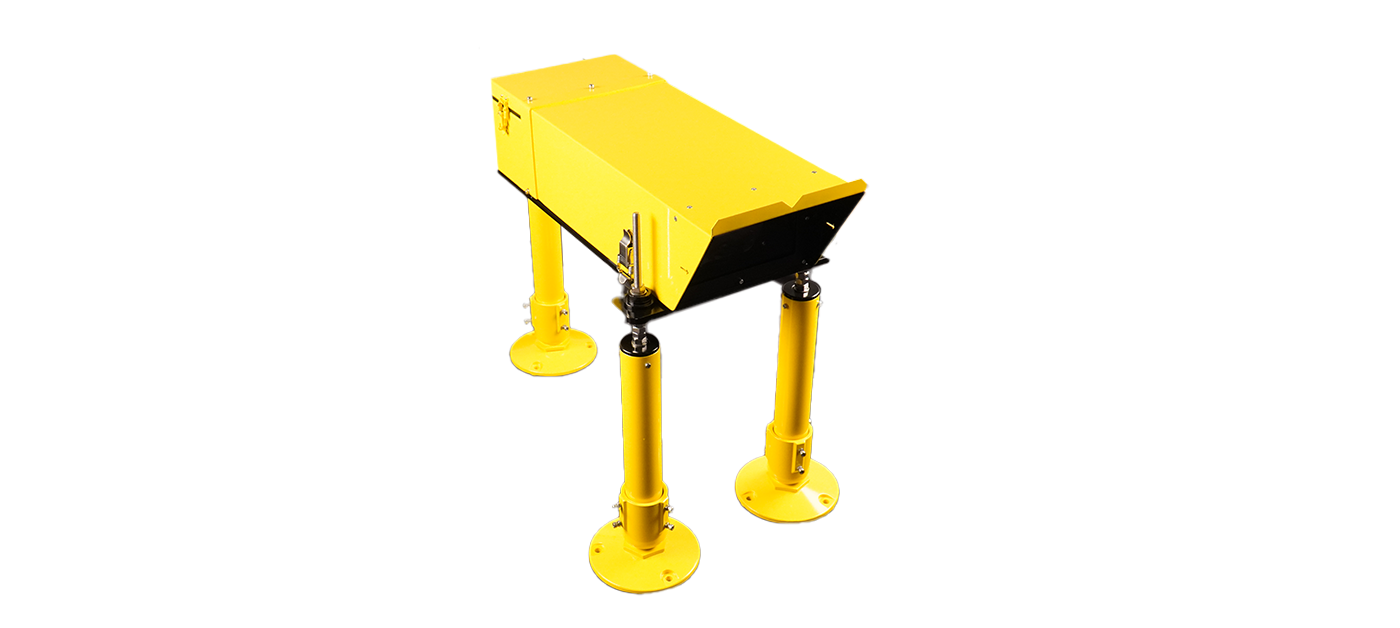

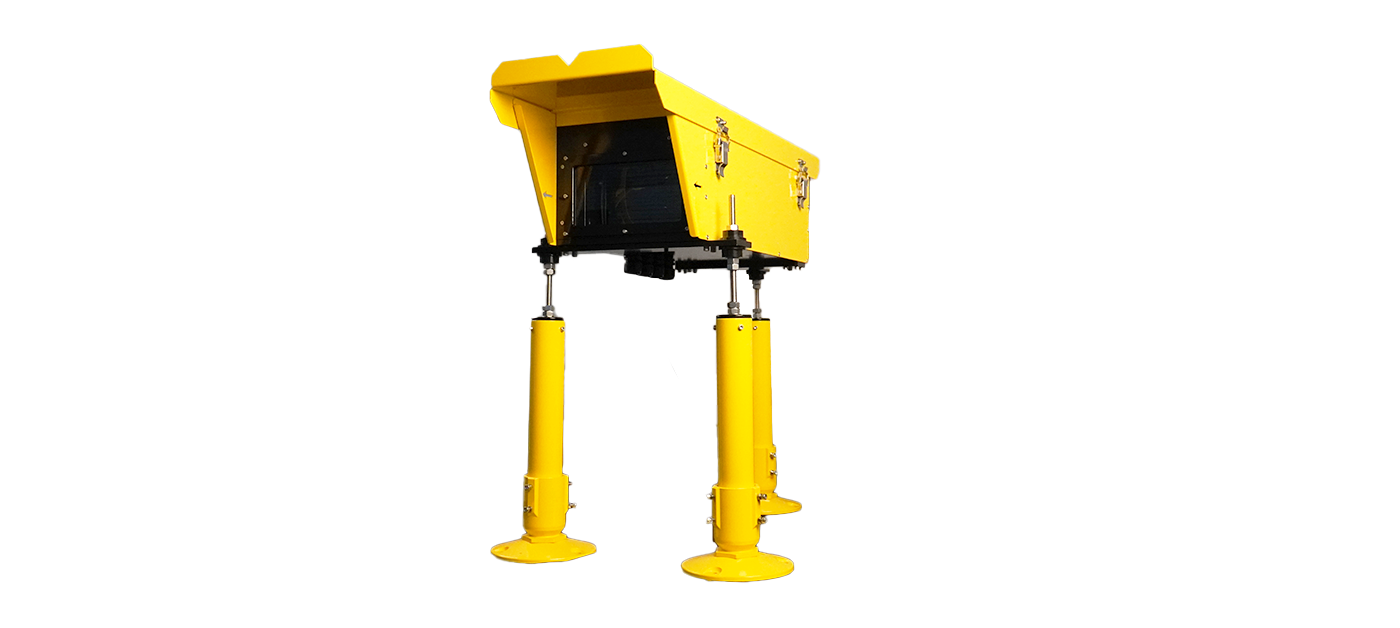

LED精密进近航道指示器
