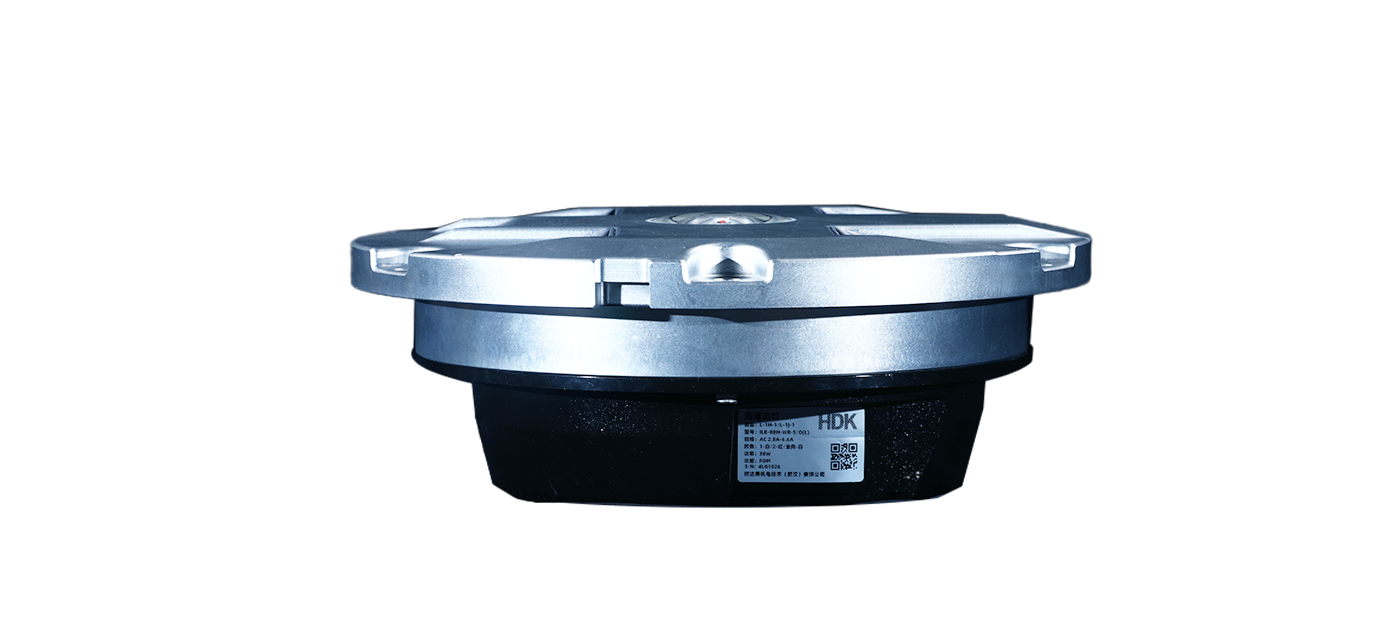

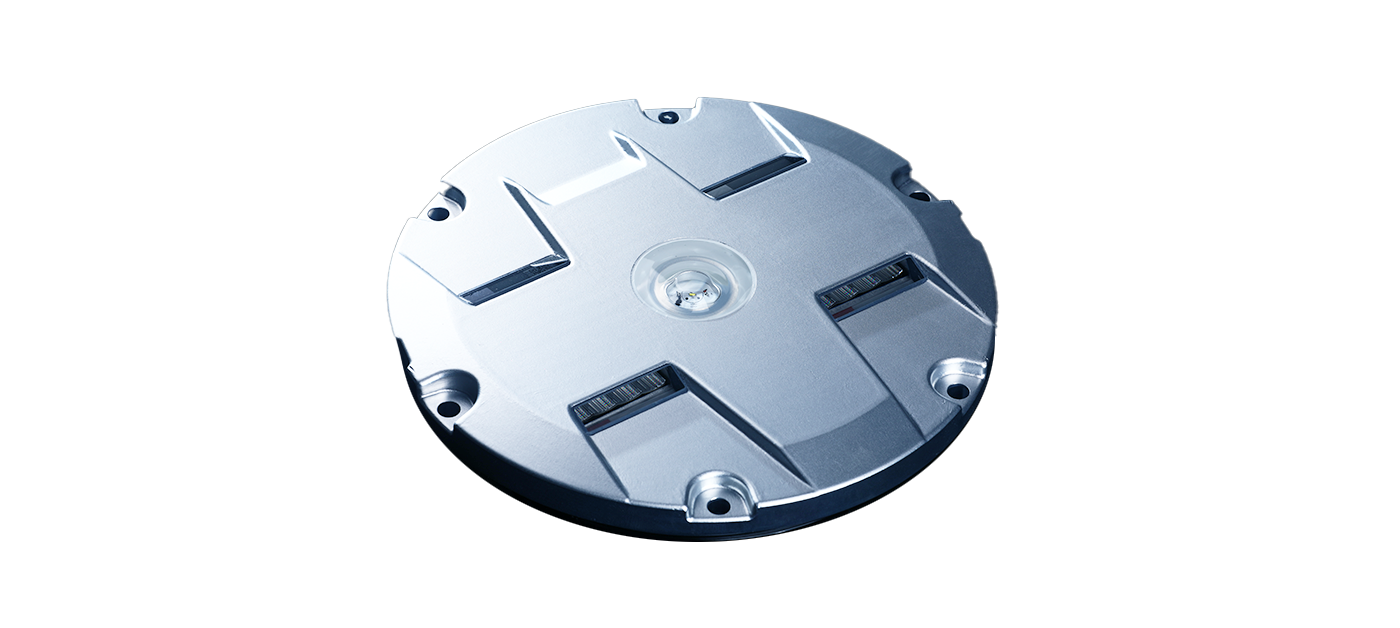

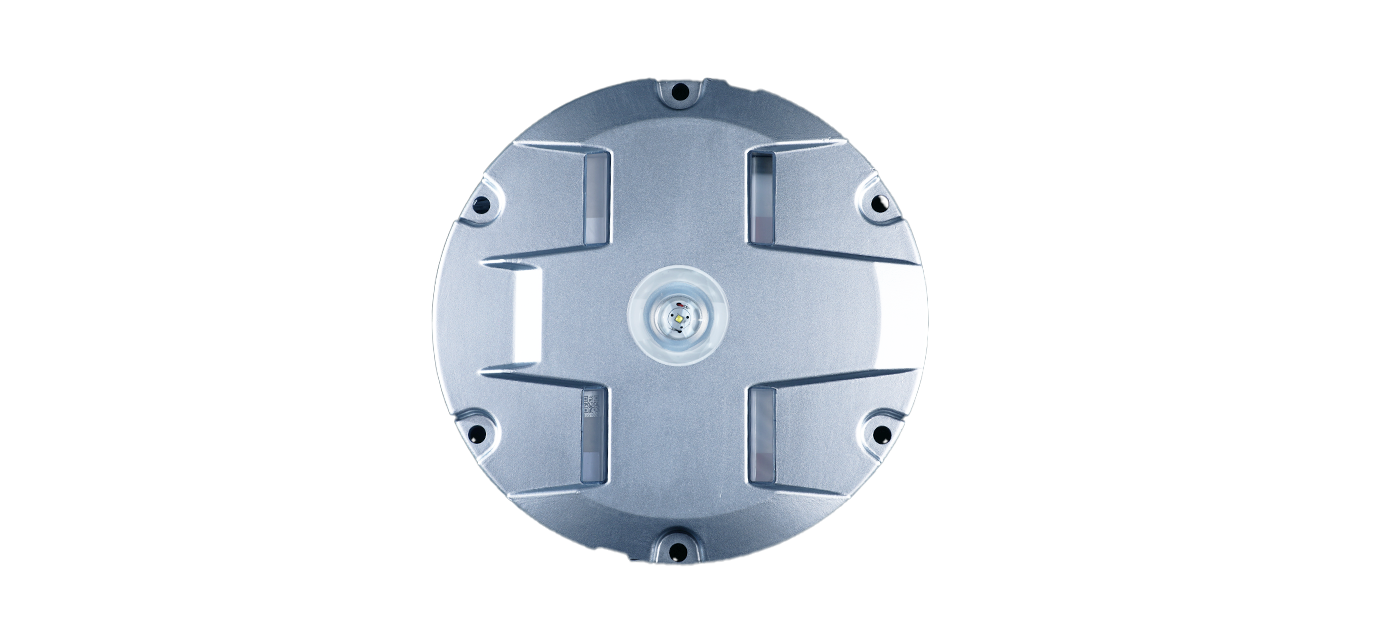

LED 跑道边灯-嵌入式

  • 特点
  • 参数
  • 外观
  • 配件/附件工具
  • 下载
  • 订货号





                                                            ▪   超平表面-高出道面仅6mm

                                                            ▪   标配失效断开功能，软件自动重启或硬件恢复可选

                                                            ▪   构造灵巧，无需更换卤素灯具底座即可进行LED灯具换装















结构参数

灯体直径

304mm

法兰厚度

19mm

高出道面

6mm

静态荷载能力

30.3t

水平剪切力

1.7t

包装尺寸

390mm×365mm×130mm

净重

6.0kg

毛重

6.6kg

环境参数

操作温度

-55℃-+55℃

存储温度

-55℃-+85℃

防护等级

IP68（GB7000.1）

湿度

0-100%

电气参数

输入电缆

FAA L823连接器1套

输入电流

2.8-6.6Aeff AC

功率因数

＞0.97


跑道边线灯-白/黄   (带盘旋引导）

58W

跑道边线灯-白/白   (带盘旋引导）

63W

跑道边线灯-白/红   (带盘旋引导）

44W

跑道边线灯-黄/红   (带盘旋引导）

39W

失效断开

手动恢复模式

自动重启模式




跑道边灯-白





跑道边灯-黄





跑道边灯-红








跑道边灯-盘旋引导






色度坐标
















① 上盖模块

② 光学组件（全向）

③ 密封圈

④ 光学组件（单向）

⑤ 支撑板

⑥ 驱动模块

⑦ 下盖

⑧ 电缆














               12英寸浅桶底座安装











     ILB









Light Structure

ILB: Inset 12" Light










Function / Application

REH-O: Runway Edge  Lights(With Circling Guidance Light)

REH: Runway Edge Lights










Color- 1

W: White, Y: Yellow, R: Red










Color- 2

W: White, Y: Yellow, R: Red










Inputs

1: Single Input

2: Dual Input










Fail Open

FOM: Fail Open Manual-reset

FOA: Fail Open Automatic-reset

FON: No Fail Open










Prism

C: Conventional Prism

S: Sapphire Prism










Top Cover

S: Standard Cover

R: Reinforced Cover










Version

1: Version 1














ORDERING CODE NOTES


① With Circling Guidance Light,Figure1


Figure1


② We can provide color including


 "WY","YW","WW","WR","RW", "YR","RY",

if you have any other requirements,we can customized. Figure2



- If you want to order "A" light,  you should choose the color "YR"

- If you want to order "B" light,  you should choose the color "RY"

- If you want to order "C" light,  you should choose the color "YW"

- If you want to order "D" light,  you should choose the color "WY"

- If you want to order "E" light,  you should choose the color "WW"

- If you want to order "F" light,  you should choose the color "WR"

- If you want to order "G" light,  you should choose the color "RW"




Figure2


③ Sapphire prism available as an option. Figure3                        ④ Reinforced cover. Figure4


图片.png                图片.png

      Figure 3                                                                      Figure 4
