▪ 超平表面-高出道面仅3.5mm
▪ 适用于启用ASMGCS四级引导特定场景使用的滑行道中线灯
▪ 与全系列八英寸嵌入式灯具组件通用，任意组件模块可独立更换
▪ 可实现与普通光强滑行道中线灯的兼容，光强配置可在维护状态下远程切换
▪ 采用较高的光强配置——五级光下主光束平均光强直线段400cd，弯道段200cd

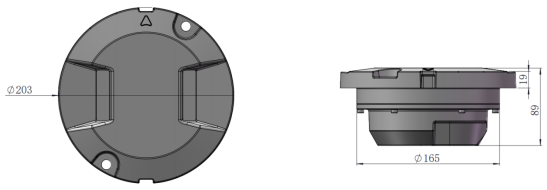

结构参数
灯体直径
203mm
法兰厚度
19mm
高出道面
3.5mm
静态荷载能力
20t
水平剪切力
1.7t
包装尺寸
250mm×235mm×110mm
净重
2.8kg
毛重
3.1kg
环境参数
操作温度
-55℃-+55℃
存储温度
-55℃-+85℃
防护等级
IP68（GB7000.1）
湿度
0-100%
电气参数
输入电缆
FAA L823连接器1套或2套
输入电流
2.8-6.6Aeff AC
功率因数
＞0.97
功率
增强型-直线
配置一（400cd）
配置二（200cd）
滑行道中线灯双控-黄黄
8W/8W
6W/6W
滑行道中线灯双控-绿绿
6.5W/6.5W
滑行道中线灯双控-黄绿
8W/6.5W
滑行道中线灯单控-黄黄
12W
7.5W
滑行道中线灯单控-绿绿
8W
6.5W
滑行道中线灯单控-黄绿
10W
7W
滑行道中线灯单向-黄
6W
滑行道中线灯单向-绿
停止排灯-红
增强型-弯道
9.5W/9.5W
7W/7W
7.5W/7.5W
9.5W/7.5W
滑行道中线灯双控-绿黄
7.5W/9.5W
13W
9W
11.5W
9.5W
失效断开
手动恢复模式
自动重启模式
增强型滑行道中线灯-直线绿（配置一400cd）
增强型滑行道中线灯-直线绿（配置二200cd）
增强型滑行道中线灯-直线黄（配置一400cd）
增强型滑行道中线灯-直线黄（配置二200cd）
增强型停止排灯-直线红（配置一400cd）
增强型停止排灯-直线红（配置二200cd）
增强型滑行道中线灯-弯道绿（配置一200cd）
增强型滑行道中线灯-弯道绿（配置二100cd）
增强型滑行道中线灯-弯道黄（配置一200cd）
增强型滑行道中线灯-弯道黄（配置二100cd）
增强型停止排-弯道红（配置一200cd）
增强型停止排-弯道红（配置二100cd）
色度坐标
① 上盖模块
② 密封圈
③ 光学组件
④ 支撑板
⑤ 驱动模块
⑥ 下盖
⑦ 电缆
8英寸浅桶底座安装
12英寸深桶底座安装
