LED滑行道边灯-嵌入式

首页 / 产品 / LED 滑行道边灯-嵌入式

助航灯光系统

LED 滑行道边灯-嵌入式

特点
参数
外观
配件/附件工具
下载
订货号

▪ 超平表面-高出道面仅3mm

▪ 标配失效断开功能，软件重启或硬件恢复可选

▪ 构造灵巧，无需更换卤素灯具底座即可进行LED灯具换装

结构参数
灯体直径		203mm
法兰厚度		19mm
高出道面		3mm
静态荷载能力		14t
水平剪切力		1.7t
包装尺寸		250mm×235mm×110mm
净重		2.8kg
毛重		3.1kg
环境参数
操作温度		-55℃-+55℃
存储温度		-55℃-+85℃
防护等级		IP68（GB7000.1）
湿度		0-100%
电气参数
输入电缆		FAA L823连接器1套
输入电流		2.8-6.6Aeff AC
功率因数		＞0.97
功率	滑行道边灯-蓝	5.5W
失效断开	手动恢复模式
	自动重启模式

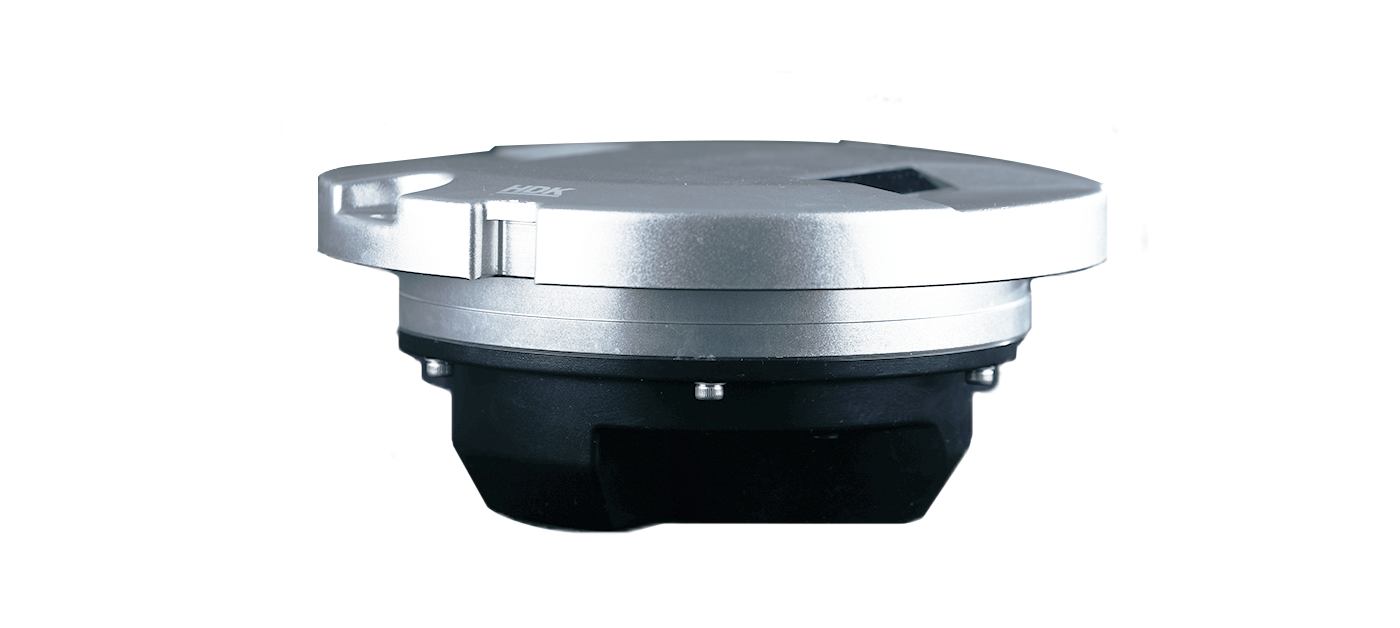

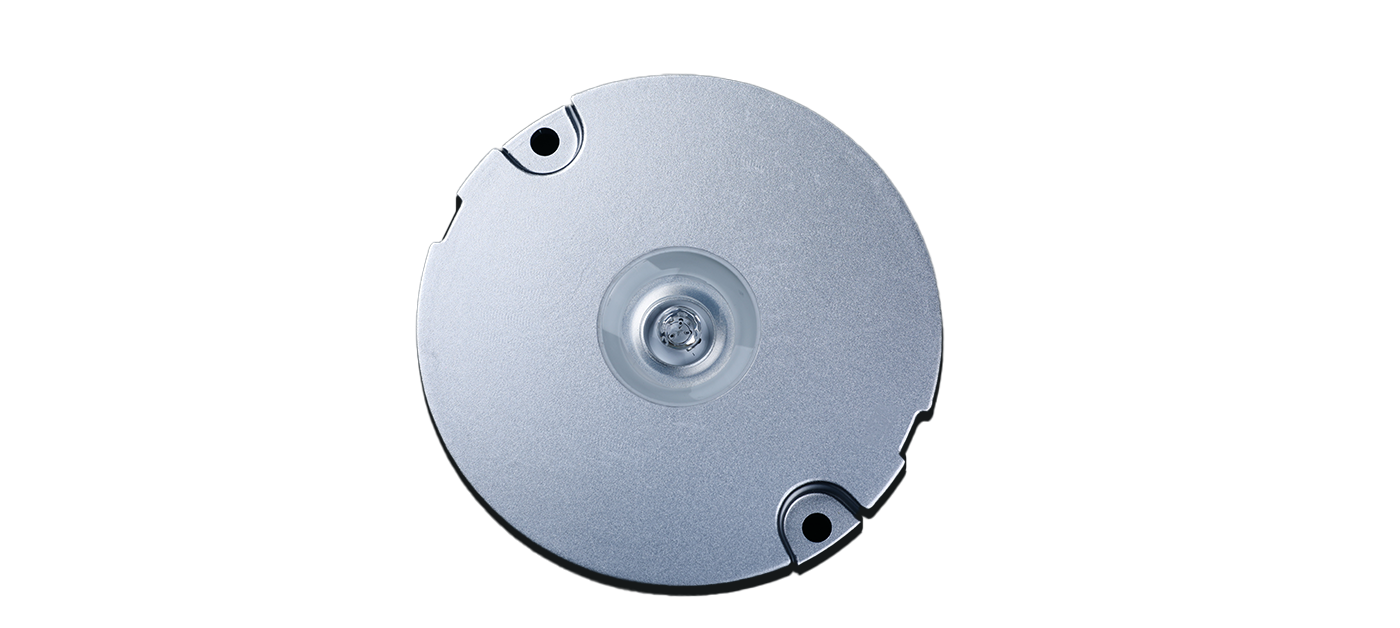

嵌入式滑行道边灯


色度坐标


① 上盖模块

② 密封圈

③ 光学组件

④ 驱动模块

⑤ 下盖

⑥ 电缆


8英寸浅桶底座安装


12英寸深桶底座安装

ILC

Light Structure

ILC: Inset 8" Omni-directional Light

Function / Application

TWE: Taxiway Edge Lights

SMG: Aircraft Stand Manoeuvring Guidance Lights

Color- 1

B: Blue , Y: Yellow

Color- 2

N: No Output

Inputs

1: Single Input

Fail Open

FOM: Fail Open Manual-reset

FOA: Fail Open Automatic-reset

FON: No Fail Open

Prism

C: Conventional Prism

Top Cover

S: Standard Cover

R: Reinforced Cover

Version

1: Version 1

ORDERING CODE NOTES

① We can provide color including "B","Y"(B for TWE, Y for SMG), if you have any other requirements,we can customized.

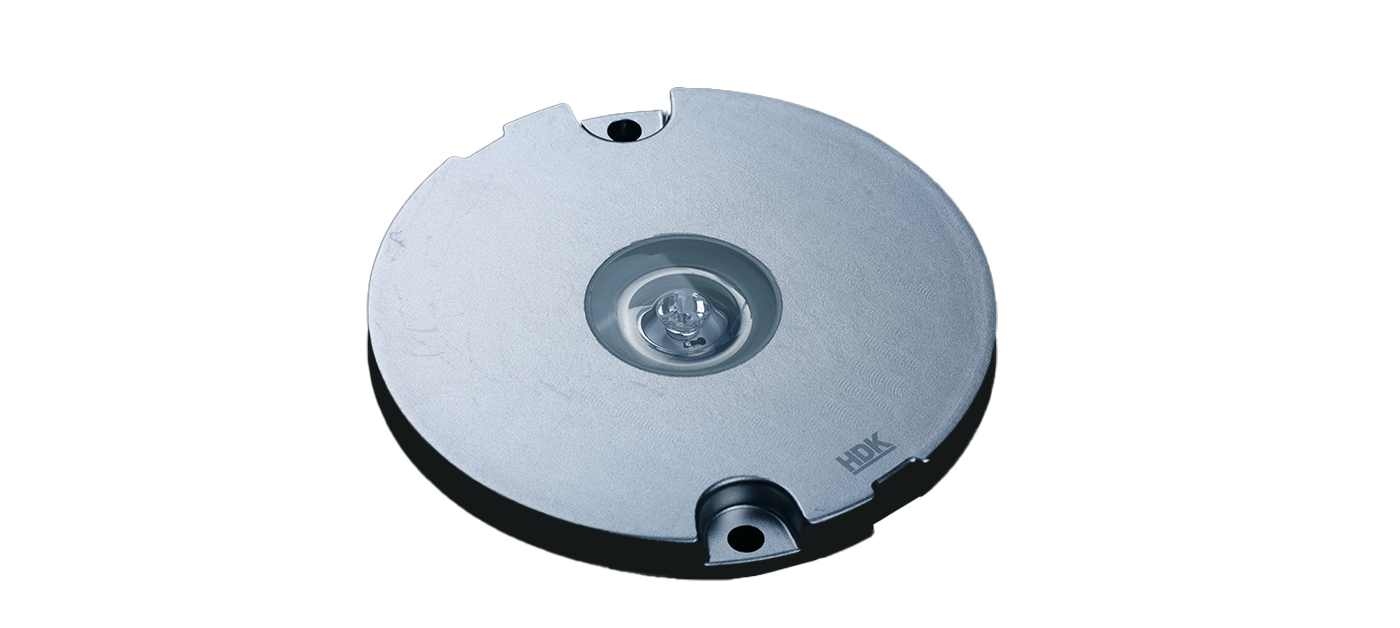

② Reinforced cover. Figure1


Figure 1

日期表
产品手册
证书

8英寸嵌入式滑行道边灯

下载文件

全向嵌入式LED助航灯具手册 (2)

下载文件
