LED跑道入口识别灯

特点参数外观配件/附件工具下载订货号

特点

▪ 采用高效能LED光源，包含嵌入式及立式顺序闪光灯，满足各类使用需求

▪ 采用特种航空接插头，电缆插头稳固耐候，且易于插拔

▪ 支持应急模式，在任意控制组件离线模式下其余组件可自主持续工作

▪ 支持维护模式，可使主控柜离线以任意分控板作为主机自主工作并进行调试

▪ 主控柜采用LCD触控屏显示，操作直观简便

参数

结构参数
立式灯具尺寸		263mm×138.5mm×362mm
嵌入式灯具尺寸		灯体直径304mm ；法兰厚19mm；
分控制箱尺寸		400mm×300mm×219.2mm
主控柜尺寸		599mm×600mm×1468mm
立式仰角调节范围		0°～10°
灯具净重		立式灯具4.2kg; 嵌入式灯具6.5kg
环境参数
操作温度		-55℃-+55℃
存储温度		-55℃-+85℃
耐风力		跑道入口识别灯＞480km/h；立式顺序闪光灯＞240km/h
防护等级		立式灯具	IP65（GB7000.1）
		嵌入式灯具	IP68（GB7000.1）
湿度		0-100%
海拔		可适用海拔高度大于2500m
电气参数
供电类型		AC 220V 恒压供电
灯光颜色		白
闪光频率		每分钟60次或每分钟120次
闪光间隔		0.0167秒
功率	立式灯具	31W
	嵌入式灯具	31W
有效光强	立式灯具		150~450 cd（定向）
			800~2000 cd（定向）
			8000~20000 cd（定向）
	嵌入式灯具		150~600 cd（定向）
			500~2000 cd（定向）
			5000~20000 cd（定向）

外观

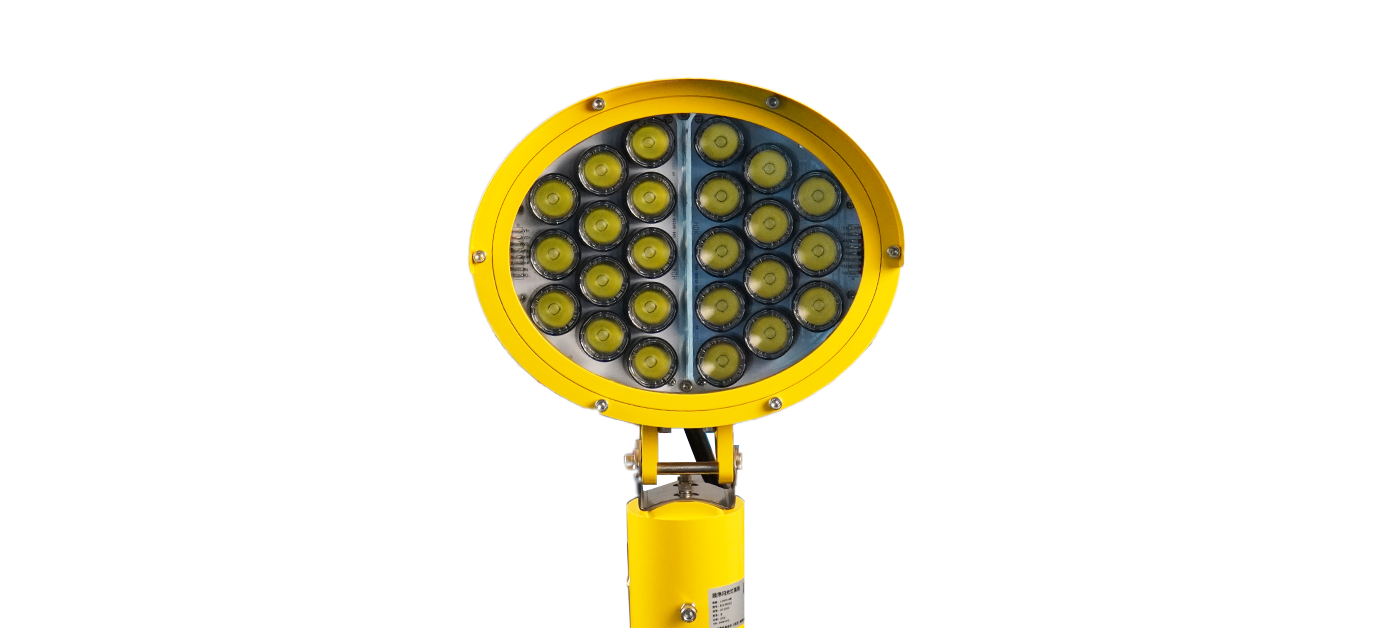

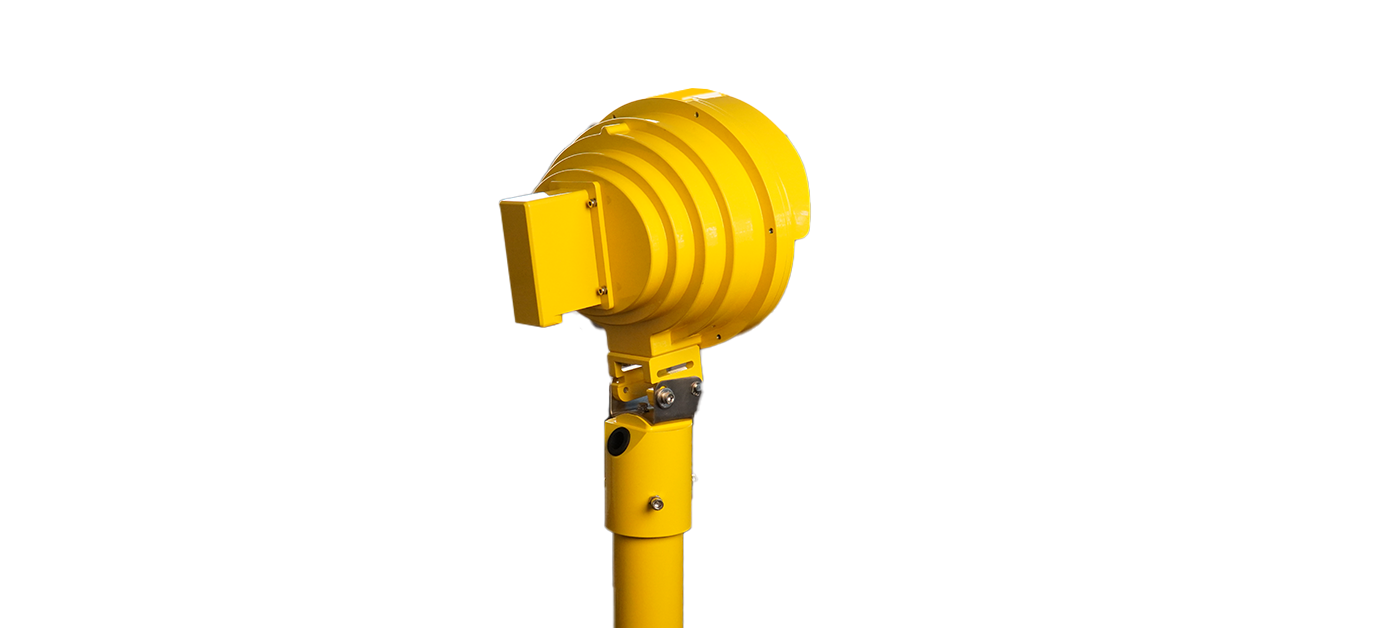

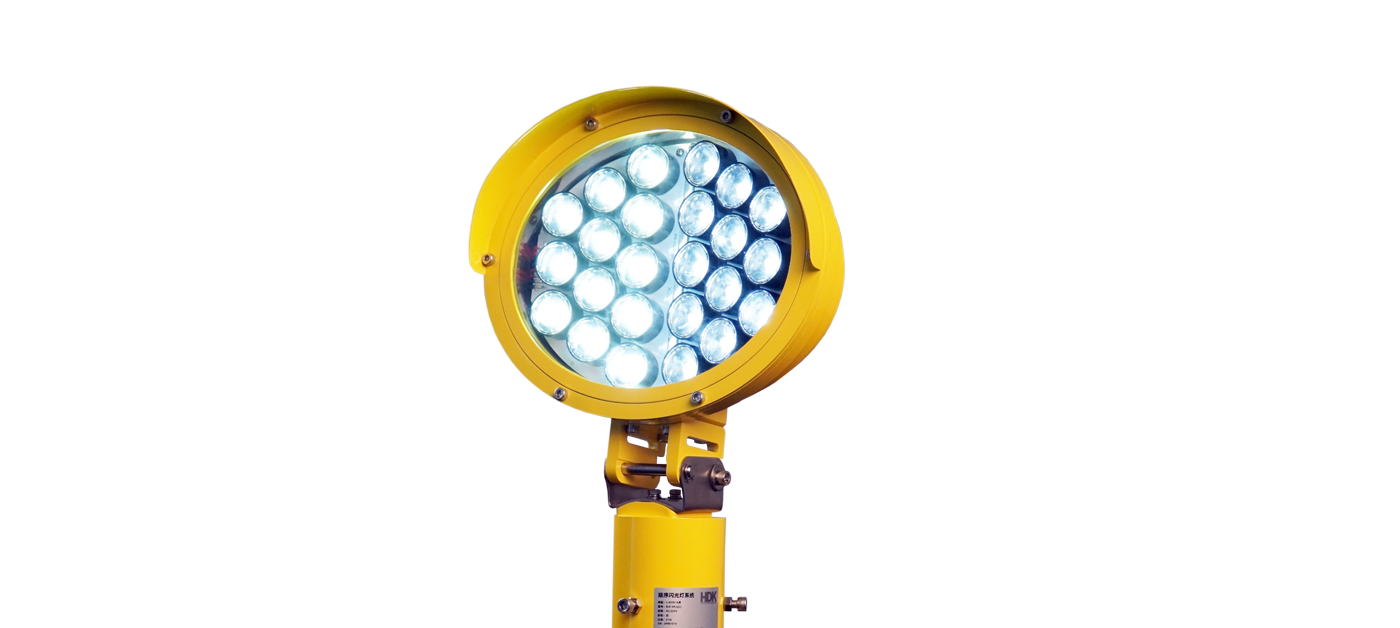

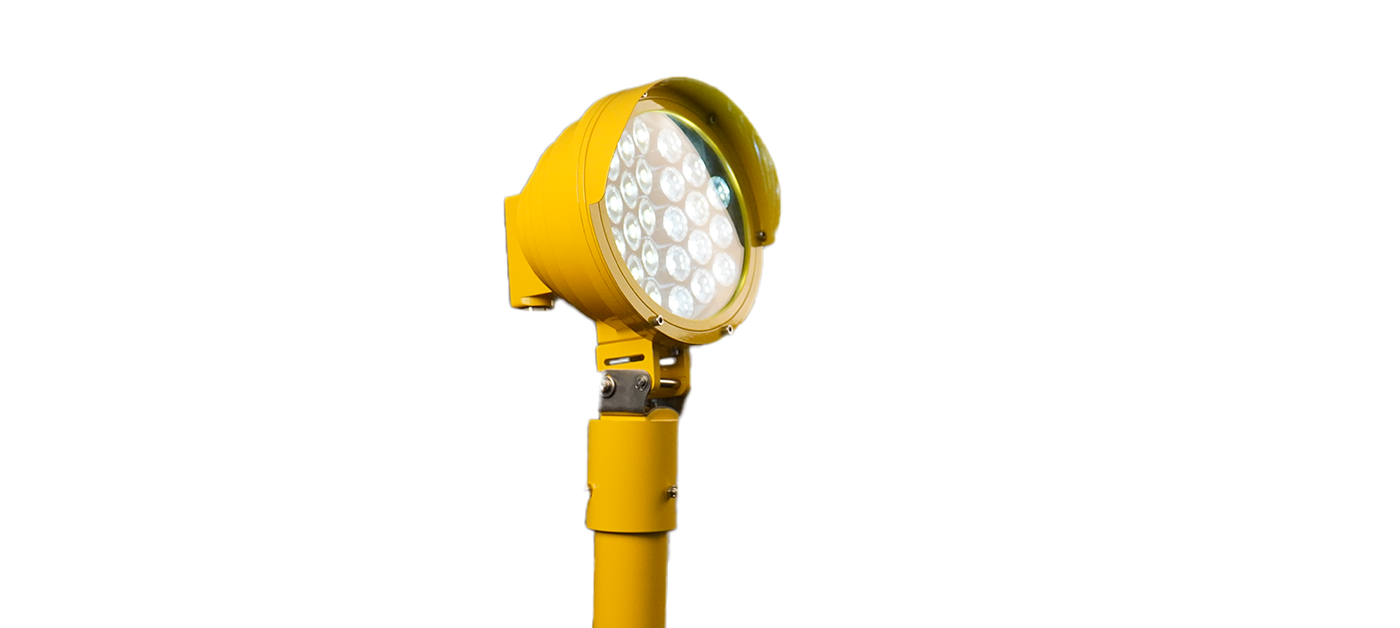

立式灯具


嵌入式灯具


分控箱


主控柜

立式灯具


嵌入式灯具

① 遮阳板

② 前罩模组

③ 前罩密封圈

④ 光学组件

⑤ 转接板

⑥ 后盖模块

⑦ 安装调节模块

① 上盖

② 密封圈

③ 光学组件

④ 转接板

⑤ 下盖

⑥ 支撑板

⑦ 接插件


灯具底座安装


12英寸底座安装


易折塔架安装
